The Ultimate Guide to Aerial Work Platforms (AWP'er): Engineering, Selection og Safety

Inden for industriel vedligeholdelse, konstruktion og facility management giver udførelse af opgaver i højden et unikt sæt udfordringer, der omfatter sikkerhed, præcision og driftseffektivitet. Aerial Work Platforms (AWP'er) er dukket op som den konstruerede løsning, der erstatter traditionelle metoder som stiger og stilladser. Denne endelige vejledning giver en analyse på ingeniørniveau af de tre primære AWP-kategorier – Bomlifte, Sakseløft og lodrette masteløfter — at dykke ned i deres mekaniske designprincipper, kinematiske egenskaber og applikationsspecifikke egnethed for at styrke datadrevet beslutningstagning.

1. Definition af Aerial Work Platforms (AWP'er): Et systemteknisk perspektiv

En Aerial Work Platform (AWP) er et mobilt, mekanisk eller hydraulisk aktiveret system designet til at placere personale, værktøj og materialer i en bestemt arbejdshøjde med en stabil, lukket platform. Fra et systemteknisk synspunkt integrerer en AWP strukturelle, mekaniske, hydrauliske, elektriske og kontrolundersystemer for at opnå sikker vertikal og/eller vandret forskydning. Overholdelse af lovgivning er ikke et supplement, men en grundlæggende designbegrænsning. Globalt regulerer standarder som ANSI/SAIA A92 (Nordamerika) og maskindirektivet 2006/42/EC (Europa, der kræver CE-mærkning) design, fremstilling, test og brug. Disse standarder kræver streng risikovurdering, strukturelle beregninger, stabilitetstests og inkorporering af sikkerhedsanordninger (f.eks. belastningsregistrering, hældningssensorer, nødnedstigning), der etablerer et formaliseret sikkerhedsintegritetsniveau for operationer.

2. Teknisk dybdedykning: Primære AWP-klassifikationer

2.1 Bomløft: Led- og teleskopisk kinematik

Bomlifte er kendetegnet ved en leddelt eller teleskopisk arm (bom), der giver udvidet vandret rækkevidde og evne til at overvinde forhindringer. Deres kinematik definerer deres ansøgningskonvolut.

• Artikulerende (kno) bomme: Har flere hængselspunkter (knoer), hvilket muliggør kompleks, ikke-lineær vejplanlægning. Den kinematiske kæde gør det muligt for platformen at "folde" og manøvrere over/under forhindringer. De vigtigste tekniske parametre omfatter antallet af ledakser, maksimal stuvehøjde og drejeskivens kontinuerlige drejningsevne.
• Teleskopiske (lige) bomme: Brug en enkelt, lineært forlængende arm via indlejrede hydrauliske cylindre eller en kæde- og tandhjulsmekanisme. Dette design prioriterer maksimal vandret rækkevidde fra chassiset. Kritisk analyse fokuserer på momentbelastningsdiagrammet, som definerer den sikre arbejdsramme som en funktion af bomvinkel og udstrækning.
• Fremdrevne/crawler bomme: Integrer bomoverbygningen på en bælteundervogn. Kravlesystemet tilbyder et lavt marktryk (målt i psi eller kPa) og forbedret trækkraft på uforbedret, ujævnt eller blødt terræn. Tekniske overvejelser omfatter stigningsevnen (ofte over 45%), frihøjde og den uafhængige kontrol af hvert spor for præcis spotting.

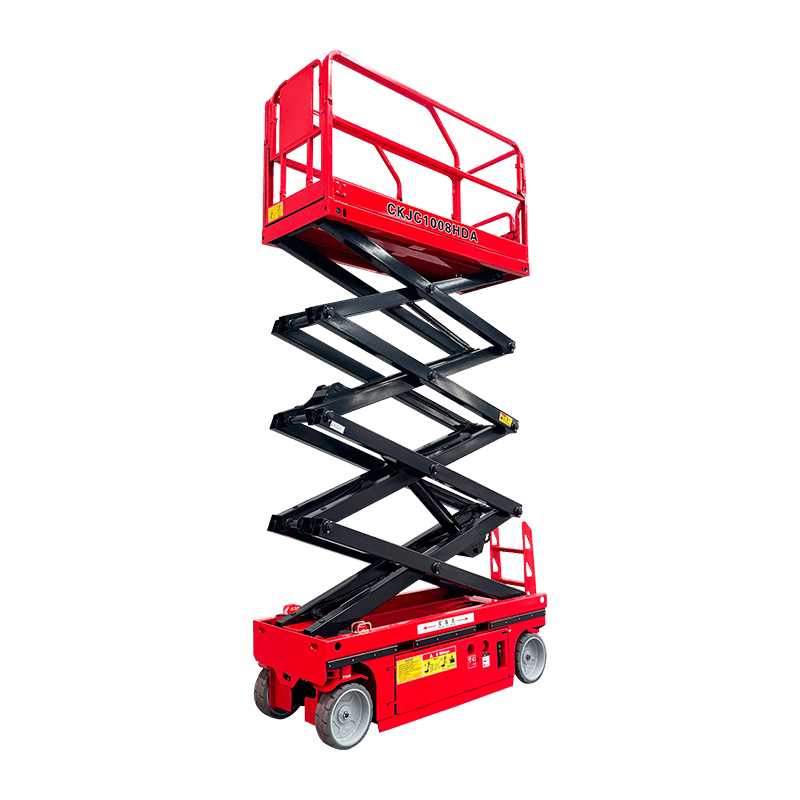

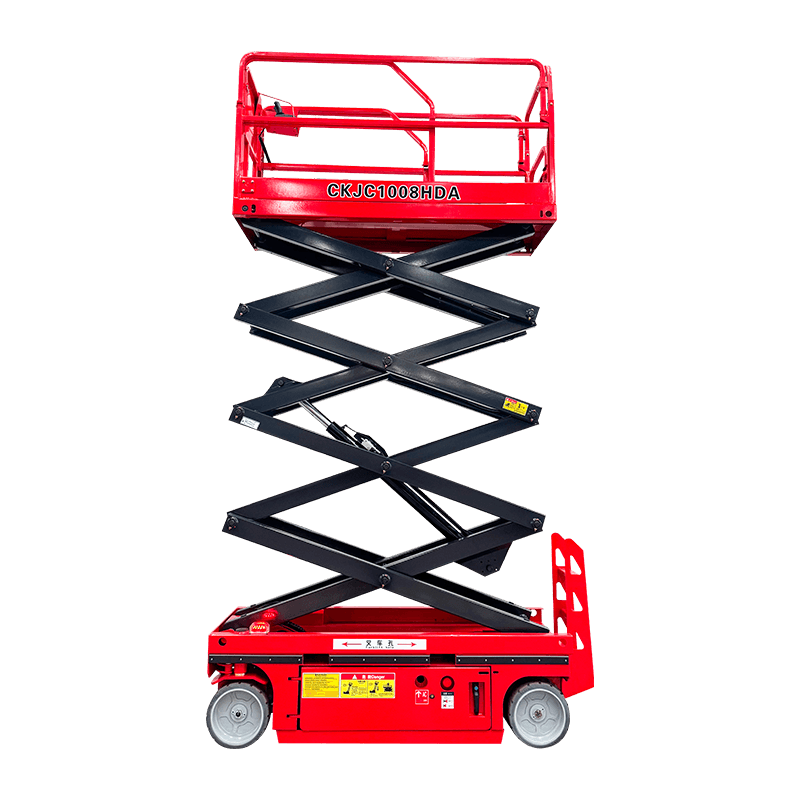

2.2 Sakseløft: Lodret oversættelse via pantografiske mekanismer

Sakselifte anvender en sammenfoldet pantografisk (sakse) mekanisme for at opnå en strengt lodret platformsoversættelse. Systemets mekanik er styret af principperne for et kollapsende "N"-mønster, hvor hydraulisk cylinderkraft multipliceres til lodret løft. De primære tekniske fordele er:

• Høj strukturel stivhed og belastningskapacitet: De triangulerede saksearme giver fremragende modstand mod bøjningsmomenter, understøtter store dækarealer (ofte 20 sq ft) og betydelige fordelte belastninger (f.eks. 1000 lbs).
• Stabilitet: Det brede base-til-højde-forhold og det lave tyngdepunkt under kørsel forbedrer stabiliteten, selvom støtteben er afgørende for anvendelser i forlænget højde i henhold til ANSI A92.20 stabilitetstest.

Anvendelser er typisk opgaver med lodret adgang til store arealer i industrianlæg, lagerbygninger og montagefaciliteter, hvor en stabil, rummelig arbejdsflade er altafgørende.

2.3 Lodrette masteløfter : Præcisionsteknik for begrænsede rum

Lodrette masteløfter , også kaldet personaleløftere eller push-around-lifte, repræsenterer en specialiseret løsning udviklet til maksimal rumlig effektivitet. Kernedesignprincippet er vertikal oversættelse via en eller flere sammenlåsende mastesektioner, styret af præcisionsruller eller -lejer i et chassis med minimalt fodaftryk.

2.3.1 Kritiske design- og udvælgelsesparametre

Valg af en lodret masteløft kræver en grundig analyse af specifikationer i forhold til operationelle begrænsninger.

• Arbejdshøjde vs. platformshøjde: En grundlæggende specifikationsforvirring opstår af spørgsmålet: Hvad er den maksimale arbejdshøjde for et lodret masteløft? Ingeniører skal skelne mellem *Platformhøjde* (højden på autoværnet) og *Arbejdshøjde* (den maksimalt tilgængelige højde for en arbejder, typisk platformshøjde ~2m). Designbelastningsmomentet og den strukturelle sikkerhedsfaktor beregnes ud fra den fuldt udstrakte mastekonfiguration.
• Kraftværksanalyse: Evaluering af en Elektrisk vertikal masteløft pris og specifikationer involverer en total ejerskabsmodel (TCO). Elektriske drev (24V eller 48V DC) giver ingen lokale emissioner, lav støj (<70 dBA) og reduceret vedligeholdelse (ingen hydraulik i nogle modeller), hvilket gør dem ideelle til følsomme indendørs miljøer. Tekniske specifikationer skal omfatte batteri amp-time (Ah), opladertype og driftscyklus.
• Mastkonfiguration og stabilitet: Master kan være enkelt-, dobbelt- eller tredobbelt. En bredere masteprofil (ofte dobbelt) øger side-til-side stabilitet og modstand mod afbøjning under belastning. Den Lille lodret masteløft til smalgange bruger ofte en enkelt centralt placeret mast for at opnå bredder under 32 tommer (810 mm), men kan have en reduceret platformskapacitet eller andre afbøjningsegenskaber.

2.3.2 Operationelle fordele og begrundelse

Beslutningen om at implementere en mastelift er drevet af kvantificerede fordele. En teknisk vurdering af Fordele ved at bruge vertikale mastelifte til lagervedligeholdelse afslører:

• Rumlig optimering: Minimal indtrængen af kuverter bevarer gangbredden og opbevaringstætheden. Fodaftrykket er ofte mindre end 25 % af et sakseløft med sammenlignelig kapacitet.
• Ergonomiske og produktivitetsgevinster: Eliminerer træthed og fare ved brug af stiger. Platformen giver et stabilt grundlag for værktøjer, hvilket giver mulighed for længere, mere produktive arbejdscyklusser med tohåndsbetjening.

Dette adresserer direkte den grundlæggende forespørgsel: Hvorfor vælge en lodret masteløft frem for en stige? Svaret er en kvantificerbar reduktion i faldrisiko (en førende årsag til arbejdsskader) og en målbar stigning i opgaveeffektivitet og kvalitet.

2.3.3 Sikkerheds- og vedligeholdelsesprotokoller

Sikkerhed er et konstrueret resultat, ikke en antagelse. Proceduren vedr Sådan betjenes en lodret masteløfter sikkert er kodificeret i standarder og skal omfatte:

• Inspektion før operation: Tjek den strukturelle integritet, autoværn, portlåse, hjul og styrehjuls tilstand og kontrolfunktionalitet.
• Site Hazard Assessment: Bekræft gulvets lastkapacitet, identificer overliggende forhindringer, og sørg for, at området er afspærret.
• Stabilitetsstyring: Flyt aldrig enheden, mens den er hævet. Brug støtteben, hvis de medfølger og er specificeret i manualen.

Pålidelighed sikres gennem en forebyggende vedligeholdelsesplan. Protokollen for Sådan vedligeholdes og serviceres en vertikal mastelift involverer planlagte opgaver: smøring af mastruller/kæder, kontrol og tilspænding af fastgørelsesanordninger, inspektion af ståltove eller hydrauliske cylindre for slid, belastningstest af sikkerhedsanordninger og verifikation af det elektriske systems integritet.

3. Avanceret udvælgelsesmetode: En sammenlignende ingeniøranalyse

3.1 Beslutningsmatrix baseret på operationelle parametre

Udvælgelse er et optimeringsproblem med flere variable. Nøgle uafhængige variabler inkluderer: Påkrævet arbejdshøjde (H), vandret rækkevidde (R), gangbreddebegrænsning (W) _a ), Jordforhold (G) og Driftscyklus (C).

3.2 Head-to-Head system sammenligning

En hyppig ingeniørmæssig afvejning i lukkede interiører fanges af spørgsmålet: Lodret masteløft vs sakseløft: hvad er bedre til indendørs brug? Følgende tabel giver en sammenligning på systemniveau.

3.3 Sourcing og livscyklusovervejelser

Det sidste trin involverer indkøbsstrategi. For kortsigtede eller projektspecifikke behov, forespørgslen Hvor kan man leje en vertikal mastelift i nærheden af mig fører til en teknisk lejeevaluering: inspektion af enhedens inspektions- og vedligeholdelseslog (i henhold til ANSI A92.22), verifikation af den aktuelle lastplade og manual og bekræftelse af funktionaliteten af alle sikkerhedsanordninger. For langsigtede scenarier med høj udnyttelse indebærer indkøb en detaljeret livscyklusomkostningsanalyse, der vejer indledende kapitaludgifter mod forventet vedligeholdelse, energiforbrug og restværdi.

4. Konklusion: En systembaseret udvælgelsesfilosofi

At vælge den optimale AWP er en øvelse i anvendt systemteknik. Det kræver kortlægning af de tekniske specifikationer og kinematiske egenskaber for bomlifte (for rækkevidde), sakseløftere (for stabilitet og belastning) og lodret masteløfts (til opløsning af rumlig begrænsning) på et veldefineret sæt opgavekrav og miljømæssige begrænsninger. Den højeste vægt skal altid tildeles sikkerhedsparametre og lovoverholdelse. Ved at anvende denne analytiske tilgang kan facility managers, projektingeniører og sikkerhedsofficerer specificere udstyr, der ikke kun får arbejdet gjort, men gør det med maksimeret effektivitet, minimeret risiko og konstrueret pålidelighed.

5. Ofte stillede spørgsmål (FAQ)

Q1: Vores anlæg har gange under 40" brede. Hvilke AWP-muligheder findes der til at servicere lys ved 25 fod?

A: Dette er den endelige ansøgning om en Lille lodret masteløft til smalgange . Du skal vælge en model med en chassisbredde, der er mindre end din frie gangbredde (typisk <36") og en platformshøjde, der overstiger din krævede arbejdshøjde (25 fod arbejdshøjde ≈ 23 fod platformshøjde). Sørg for, at enhedens venderadius er kompatibel med dine gangkryds.

Spørgsmål 2: Til vedligeholdelse af indendørs fabriksbelysning, hvordan vælger jeg teknisk mellem en mastelift og en sakselift?

A: Den centrale tekniske beslutning afhænger af rumlige begrænsninger versus opgavekrav, som skitseret i Lodret masteløft vs sakseløft: hvad er bedre til indendørs brug? sammenligning. Udfør en måleundersøgelse: Hvis gangene er brede (>6 fod), og opgaver involverer flere armaturer, der kræver betydelige værktøjer/materialer, kan et sakseløft være mere effektivt. Hvis gangene er smalle (<4ft), og opgaverne er sekventielle, enkeltpunktsreparationer, vil en mastelifts tilgængelighed resultere i større samlet produktivitet på trods af en potentielt langsommere cyklustid pr. armatur.

Q3: Fra et sikkerhedsteknisk synspunkt, hvad er den primære fordel ved en masteløft fremfor en stige?

A: Hvorfor vælge en lodret masteløft frem for en stige? Den største fordel er tilvejebringelsen af en kollektivt faldsikringssystem . En stige er afhængig af brugerbalance og træning (en personlig beskyttelsesforanstaltning). En mastelift giver et konstrueret autoværnssystem (tåbrædder, midterskinner, port), der fungerer som et passivt faldforebyggelsessystem, der effektivt eliminerer faldfaren for alle brugere, hvilket er en højere ordens kontrol i hierarkiet af risikokontrol.

Q4: Når man gennemgår specifikationer, hvad er den præcise tekniske definition af "maksimal arbejdshøjde"?

A: Når man spørger Hvad er den maksimale arbejdshøjde for et lodret masteløft? , skal du anmode om den definerede testmetode. I henhold til ANSI/SAIA A92-standarder skal det være den lodrette afstand fra gulvet til toppen af ​​autoværnet (platformhøjde) ELLER den maksimalt opnåelige rækkevidde for en 6-fod høj person. Anerkendte producenter giver begge tal. Det strukturelle design og stabilitetsberegningerne er baseret på platformshøjden med maksimal nominel belastning.

Spørgsmål 5: Vi evaluerer elektriske masteløfter til et rentrumsmiljø. Hvilke tekniske specifikationer ud over prisen er kritiske?

A: Når man analyserer Elektrisk vertikal masteløft pris og specifikationer for et kontrolleret miljø skal din tekniske tjekliste indeholde: 1) Materiale og finish: Elektroforetisk eller pulverlakeret maling for at modstå korrosion og forhindre partikeludskillelse. 2) Kontamineringskontrol: Forseglede lejer, ikke-mærkende hjul og eventuelt et regenerativt drivsystem for at minimere bremsestøv. 3) Batterikemi: Forseglet blysyre (SLA) eller Lithium-ion (Li-ion). Li-ion giver længere levetid, hurtigere opladning og ingen afgasning, men med en højere CAPEX. 4) EMI/RFI-emissioner: Sørg for, at motorstyringen overholder kravene til facilitetens elektromagnetiske interferens.

6. Referencer og industristandarder

• ANSI/SAIA A92.20 - 2021: "Design, beregninger, sikkerhedskrav og testmetoder for Mobile Elevated Work Platforms (MEWP'er)"
• ANSI/SAIA A92.22 - 2021: "Sikker brug af Mobile Elevated Work Platforms (MEWP'er)"
• ISO 16368:2020 "Mobile hævearbejdsplatforme - Designberegninger, sikkerhedskrav og testmetoder"
• OSHA 29 CFR 1926.453 - "Aerial Lifts" (U.S. Occupational Safety and Health Administration)
• Maskindirektivet 2006/42/EF (EU)
• Proctor, S.P., & Mitera, J. (2018). Faldsikring og sikkerhed på arbejdsplatforme: En ingeniørvejledning. American Society of Safety Professionals.
•
