Hvilken hydraulisk lift passer til dit værksted?

Hydraulisk lift systemer udnytter fluidkraftprincipper for at opnå kontrolleret vertikal bevægelse med høj kraftmultiplikation. Denne tekniske undersøgelse dækker ingeniørgrundlag, applikationsspecifikke konfigurationer og produktionskvalitetsstandarder, der er afgørende for B2B-indkøb i bilindustrien, industri- og logistiksektorerne.

Grundlæggende principper for fluidkraftteknik

Pascals princip i løftemekanismer

Hydrauliske systemer fungerer på tryktransmission gennem indesluttet væske. Kraftmultiplikation er lig med forholdet mellem stempelarealer, hvilket gør det muligt for kompakte aktuatorer at generere betydelig løftekapacitet. Systemtrykket varierer typisk 15-25 MPa (2.200-3.600 psi) til industrielle applikationer.

Hydrauliske vs. mekaniske systemer:

Hydraulisk kredsløbsarkitektur

Moderne elevatorer anvender load-sensing-systemer med lukket center til energieffektivitet. Stempelpumper med variabel fortrængning tilpasser flowet til efterspørgslen, hvilket reducerer varmeproduktion og strømforbrug med 30-40 % sammenlignet med konstantvolumensystemer.

Hydraulisk lift til bilværksted

Hydraulisk lift til autoværksted applikationer kræver specifikke konfigurationer baseret på servicepladslayout og krav til køretøjets gennemløb. Indlægsvalg bestemmer tilgængelighed og workfloweffektivitet.

Two-Post vs Fire-post Engineering

Design med to stolper bruger justerbare svingarme for hjulfri adgang, hvilket kræver præcis positionering af køretøjets tyngdepunkt. Fire-post konfigurationer understøtter drive-on drift med integrerede landingsbaner, hvilket muliggør hjuljusteringstjenester.

Specifikationer for billøft:

Belastningsfordelingsanalyse

Køretøjets positionering påvirker kolonnebelastningen. Asymmetriske armkonfigurationer placerer køretøjet 30 % bagud, hvilket forbedrer dørafstanden, men kræver verifikation af, at 85 % af den nominelle kapacitet ikke overskrides ved en enkelt stolpe.

Bærbar hydraulisk lift til garage

Bærbar hydraulisk lift til garage applikationer adresserer pladsbegrænsninger og fleksibilitet til flere køretøjer. Mobilitetsteknik skal balancere transportabilitet med stabilitet under belastning.

Mobilitetssystemdesign

Bærbare enheder anvender integrerede hjul (200 mm diameter, polyurethanhjul, 500 kg dynamisk belastning) med mekaniske drop-down stabilisatorer. Hjultilbagetrækning og donkraftudfoldelse skal ske sekventielt for at forhindre ustabilitet.

Bærbare lifttekniske parametre:

Stabilitetsverifikationsprotokoller

Bærbare lifte kræver væltningstest i henhold til ANSI/ALI ALCTV-2017. Stabilitetsmarginen kræver, at enheden modstår væltemomenter, når den er belastet til 150 % kapacitet med platformen helt udstrakt og centreret ved platformskanten.

Hydraulisk løftebord til lager

Hydraulisk løftebord til lager installationer optimerer ergonomisk materialehåndtering, reducerer risikoen for arbejdsskader og øger gennemløbseffektiviteten. Lodret vandringsområde og platformsdimensioner bestemmer anvendelsesegnetheden.

Optimering af materialehåndtering

Løfteborde eliminerer bøjnings- og løfteskader ved at placere last i optimal arbejdshøjde (typisk 750-950 mm for stående operationer, 650-750 mm for siddende arbejde). Integration med transportørsystemer kræver præcis højdetilpasning (±5 mm).

Vores serie af smarte logistikudstyr imødekommer disse krav, som er meget udbredt i industrielle og kommercielle logistikområder. Platformkonfigurationer rummer standard palledimensioner (1.200 × 1.000 mm) med kapacitetsområder på 2.000-4.000 kg.

Duty Cycle overvejelser

Lagerapplikationer kræver høj cyklus holdbarhed. Standarddrift (8 cyklusser/time) anvender enkeltvirkende cylindre med tyngdekraftsnedgang. Kraftige applikationer (20 cyklusser/time) kræver dobbeltvirkende cylindre med drevet nedstigning og oliekølere til at håndtere termiske belastninger.

Heavy Duty Hydraulisk Lift Producent

Valg af en producent af kraftige hydrauliske lifte kræver verifikation af konstruktionstekniske evner, svejsekvalifikationer og kvalitetsstyringssystemer. Bærende strukturer kræver strenge fabrikationsstandarder.

Konstruktionsstålteknik

Kraftige platforme (kapacitet på 5.000 kg) anvender Q345B konstruktionsstål (flydespænding 345 MPa) med kassekonstruktion. Svejseprocedurer følger AWS D1.1 eller EN ISO 15614-1 med 100 % ultralydstest af kritiske samlinger.

Zhejiang Wizplus Smart Equipment Ltd. blev grundlagt i 2021 og er beliggende i den provinsielle økonomiske og teknologiske udviklingszone i Deqing County, Huzhou City, Zhejiang-provinsen, Kina. Virksomheden dækker et areal på 40.000 kvadratmeter, herunder en fabrik på 20.000 kvadratmeter. Vores stålkonstruktionsfabrik er 20 meter høj, og betonkonstruktionsfabrikken er 11 meter høj, udstyret med 50-tons og 16-tons kraner, specielt designet til produktion af store metalkonstruktionsdele, samtidig med at den er egnet til fremstilling af forskellige størrelser af metalkonstruktionsdele.

Heavy-Duty Manufacturing Specifikationer:

Design- og produktionsekspertise

Vi har et erfarent design- og produktionsteam med fagfolk, der har været dedikeret til branchen i årtier. Det er en udstyrsfremstillingsvirksomhed, der integrerer F&U, design og produktion. Strukturelle beregninger følger FEM 1.001 og EN 1993 (Eurocode 3) standarder, med finite element analyse, der validerer spændingskoncentrationer ved kritiske samlinger.

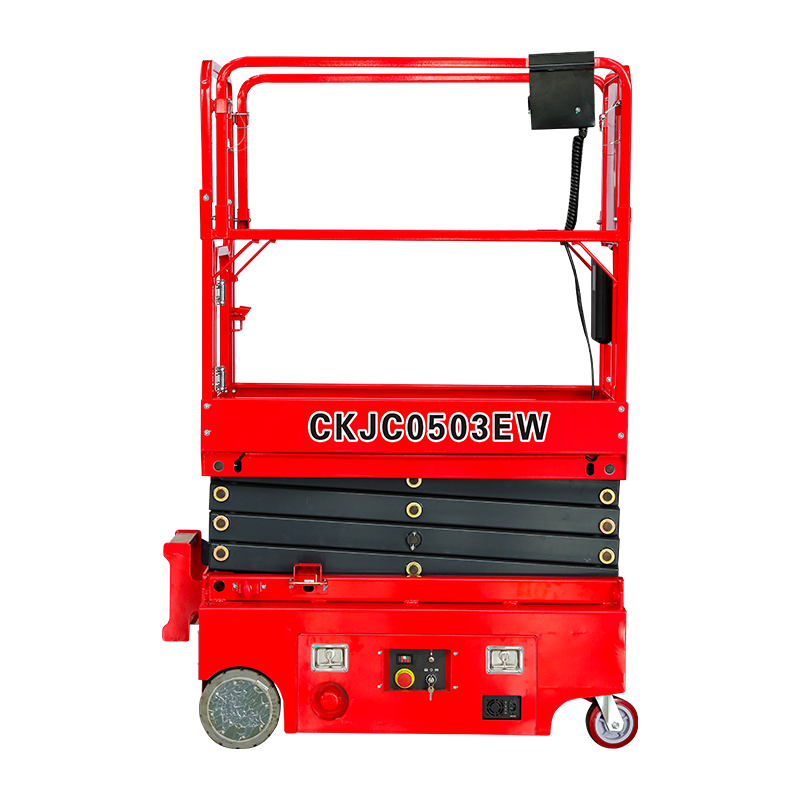

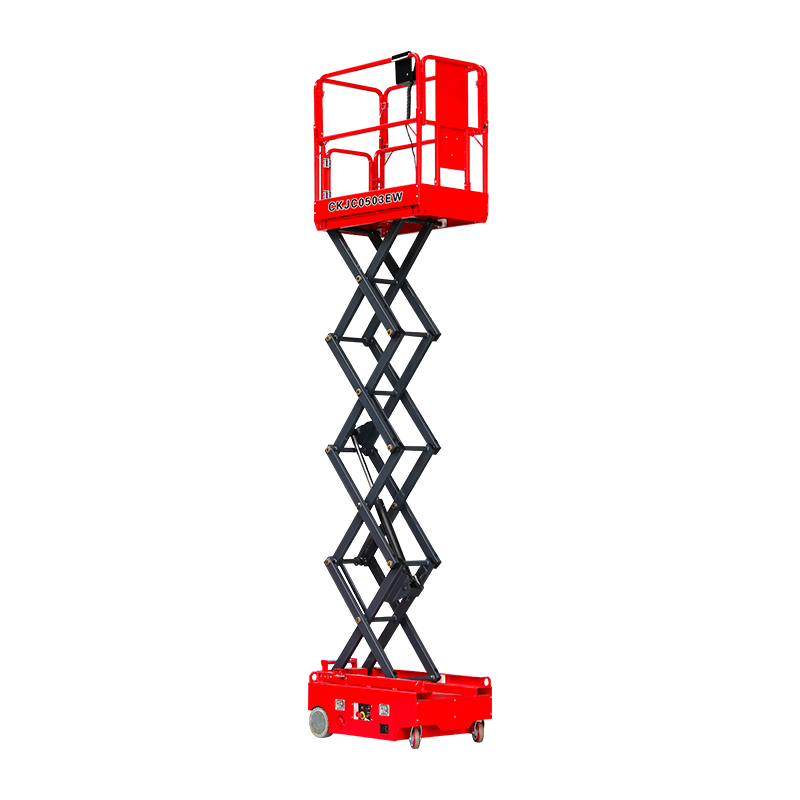

Hydraulisk sakseløft til industriel brug

Hydraulisk sakseløfter til industriel brug anvender forbundne parallelogrammekanismer for at opnå vertikal bevægelse med høj stabilitet. Saksegeometri bestemmer løfteforhold og kraftkrav.

Saksemekanisme kinematik

Sakselifte bruger flere forbundne strømaftagerarme. Den mekaniske fordel varierer med forlængelse: tilbagetrukket position kræver maksimal kraft (lav mekanisk fordel), mens forlænget position fungerer ved reduceret tryk (høj mekanisk fordel).

Sakskonfigurationsanalyse:

Integration af Aerial Work Platform

Vores virksomheds produkter dækker en række professionelt højteknologisk udstyr, såsom arbejdsplatforme, smart logistik og smart landbrug, som er meget udbredt inden for mange områder såsom byggeri, industriel og kommerciel logistik, landbrug. Sakselifte til luftarbejde omfatter autoværn (1.100 mm højde), tåbrædder (150 mm) og nødsænkningssystemer. Platformnivellering opretholder ±1,5° hældning over fuld udstrækning.

Avancerede produktionskapaciteter

Produktionsudstyr og præcision

Produktionskvalitet afhænger af udstyrets kapacitet og proceskontrol. Højeffekt laserskæring sikrer kantkvalitet til svejsede samlinger, mens robotsvejsning opretholder ensartethed på tværs af produktionsbatcher.

Virksomheden er udstyret med forskellige avancerede produktionsfaciliteter, herunder 12000W højeffekt laserskæremaskiner, 4000W fuldautomatiske laserrørskæremaskiner, 300-tons CNC bukkemaskiner, fuldt CNC intelligente rørbukkemaskiner, en svejserobot samlebånd, CNC drejebænke, en storstilet intelligent maling samlebånd af sprøjtning af plast og hætte, spraying af plast, hætte, udstyr, samt et intensiveret testudstyr og forsøgscenter for forskellige produkter og tilbehør.

Specifikationer for fremstillingsprocessen:

Test- og valideringsinfrastruktur

Vores intensiverede testudstyr og eksperimentelle center validerer produktets ydeevne gennem statisk belastningstest (125 % nominel kapacitet), dynamisk cykling (10.000 cyklusser) og miljøeksponering (saltspray, temperaturcyklus).

Global markedstilstedeværelse og support

International distribution og service

Eksportmarkeder kræver overholdelse af regionale standarder (CE-mærkning for Europa, ANSI for Nordamerika, AS for Australien). Dokumentationspakker omfatter strukturelle beregninger, svejseprocedurer og materialecertificeringer.

Virksomhedens produkter eksporteres til mange lande og regioner som Europa, Amerika, Mellemøsten og Sydøstasien og har modtaget konsekvent anerkendelse fra internationale kunder. Samtidig udvikler virksomheden aktivt hjemmemarkedet, har hundredvis af distributører og har et komplet salgs- og eftersalgsservicenet.

Eftersalgs teknisk support

Omfattende servicenetværk giver reservedele tilgængelighed (10 års forpligtelse til kritiske komponenter), teknisk dokumentation og service i marken. Fjerndiagnosefunktioner muliggør fejlfinding via IoT-aktiverede hydrauliske overvågningssystemer.

Virksomheden har altid holdt sig til kernekoncepterne professionalisme, innovation, integritet og effektivitet, aktivt reageret på nye udviklingskoncepter som grønt og kulstoffattigt, insisteret på produktdesignkoncepterne elektrificering, grønnere og intelligens, og omfattende forbedring af kvaliteten af ​​virksomhedens produkter. Vi hjertelig velkommen brugere og venner i ind-og udland til at besøge virksomheden for kommunikation og samarbejde. Lad os fremme udviklingen på højt niveau af luftarbejdsindustrien og skabe en bedre fremtid sammen.

Ofte stillede spørgsmål

Hvordan verificeres lastkapaciteten, og hvilke sikkerhedsfaktorer gælder for hydraulisk liftdesign?

Nominel kapacitet bestemmes ved statisk testning ved 125 % af nominel belastning (i henhold til EN 1494 eller ASME B30.1), efterfulgt af dynamisk test ved 110 % nominel belastning gennem hele kørselscyklusser. Strukturelt design inkorporerer sikkerhedsfaktorer på 2,0 for stålkomponenter (flydespændingsbasis) og 3,0 for hydrauliske cylindre (sprængtryksbasis). Heavy duty hydraulisk lift producent certificering kræver tredjeparts vidne til disse tests. Vores testcenter udfører 100% trykprøvning af cylindre ved 1,5x arbejdstryk før montering.

Hvilke hydraulikvæskespecifikationer er påkrævet, og hvor ofte skal vedligeholdelse udføres?

Standardapplikationer anvender ISO VG 46 hydraulikolie med viskositetsindeks >95. Lavtemperaturmiljøer (-20°C) kræver VG 32, mens højtemperaturdrift (>60°C omgivelsestemperatur) drager fordel af VG 68. Væskeanalyse bør foretages hver 2.000 driftstimer eller årligt, idet der kontrolleres for partikelforurening (ISO 4406 18/16/13 maks. %), vandindhold, syre og <0 mg-antal (<0) KOH/g). Filterelementer skal udskiftes efter 500 timer, eller når differenstrykket overstiger 0,5 bar.

Kan hydrauliske sakselifte tilpasses til specialiserede industrielle applikationer?

Ja, hydraulisk sakseløfter til industriel brug Tilpasning omfatter platformsdimensioner (op til 6m × 3m), kapacitetsforøgelser (op til 20.000 kg), specialiserede belægninger (rustfrit stål til fødevareforarbejdning, eksplosionssikkert til farlige områder) og integrationsfunktioner (rullebaner, drejeskiver, vippefunktioner). Tilpassede løfteborde til lagerautomatisering kan omfatte automatiseret positionering (±2 mm nøjagtighed) og integration med WCS (Warehouse Control Systems). Udviklingstiden for brugerdefinerede designs varierer 8-12 uger efter designgodkendelse.

Hvilke konkrete fundamentkrav gælder for permanente hydrauliske løfteinstallationer?

To-post hydraulisk lift til autoværksted installationer kræver mindst 200 mm betontykkelse ved 3000 psi (20,7 MPa) trykstyrke, med 1 % armering. Fire-stolpe lifte kan bruge overflademonterede konfigurationer med passende gulvbelastning (minimum 150 mm beton). Jordbærende kapacitet skal overstige 150 kPa; dårlige jordbundsforhold kræver konstrueret fodfæste. Ankerbolte (M16-M24, grad 8.8) kræver epoxyinstallation med mindst 100 mm indstøbningsdybde. Efterinstallationsverifikation inkluderer pull-test ved 50 % af boltens udbyttebelastning.

Hvordan opretholder bærbare hydrauliske lifte stabiliteten uden permanent forankring?

Bærbar hydraulisk lift til garage stabilitet er afhængig af design med lavt tyngdepunkt og udvidede basisdimensioner. Stabilisatordonkrafte (skrue eller hydrauliske) overfører belastningen direkte til gulvet og går uden om styrehjulene under løfteoperationer. Stabilitetsberegninger sikrer, at væltemomentet (belastning × vandret afstand fra centrum) forbliver under 75 % af modstandsmomentet (enhedsvægt × basisradius). Interlock-systemer forhindrer løfteoperation, medmindre alle stabilisatorer er fuldt ud aktiveret og bekræftet via endestopkontakter. Gulvbelastningen må ikke overstige 3,5 MPa for at forhindre betonknusning.

Referencer

• American National Standards Institute. (2019). ANSI/ALI ALCTV-2017 American National Standard for Automotive Lifts—Sikkerhedskrav til konstruktion, testning og validering . Chicago, IL: Automotive Lift Institute.
• Den Europæiske Standardiseringskomité. (2020). EN 1494:2000 A1:2008 Mobile eller bevægelige donkrafte og tilhørende løfteudstyr . Bruxelles: CEN.
• American Society of Mechanical Engineers. (2018). ASME B30.1-2018 donkrafte, industrielle ruller, luftkastere og hydrauliske portaler . New York: ASME.
• International Organisation for Standardization. (2015). ISO 4413:2010 Hydraulikvæskekraft – Generelle regler og sikkerhedskrav til systemer og deres komponenter . Genève: ISO.
• Den Europæiske Standardiseringskomité. (2005). EN 1993-1-1:2005 Eurocode 3: Design af stålkonstruktioner—Del 1-1: Generelle regler og regler for bygninger . Bruxelles: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). DGUV Information 208-008: Hydrauliske lifte—inspektion og test . Berlin: DGUV.
